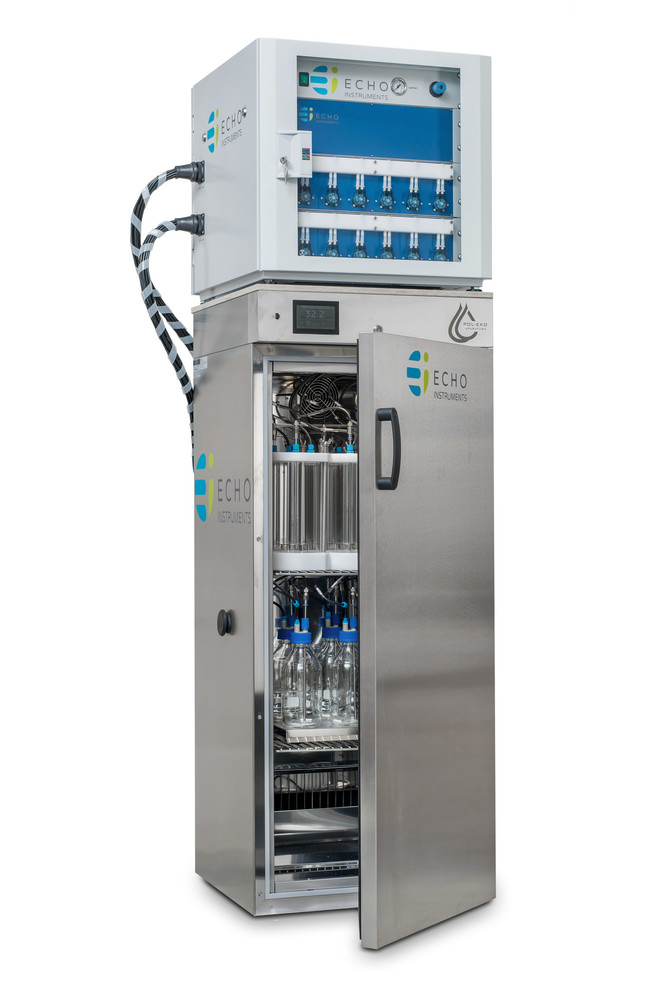

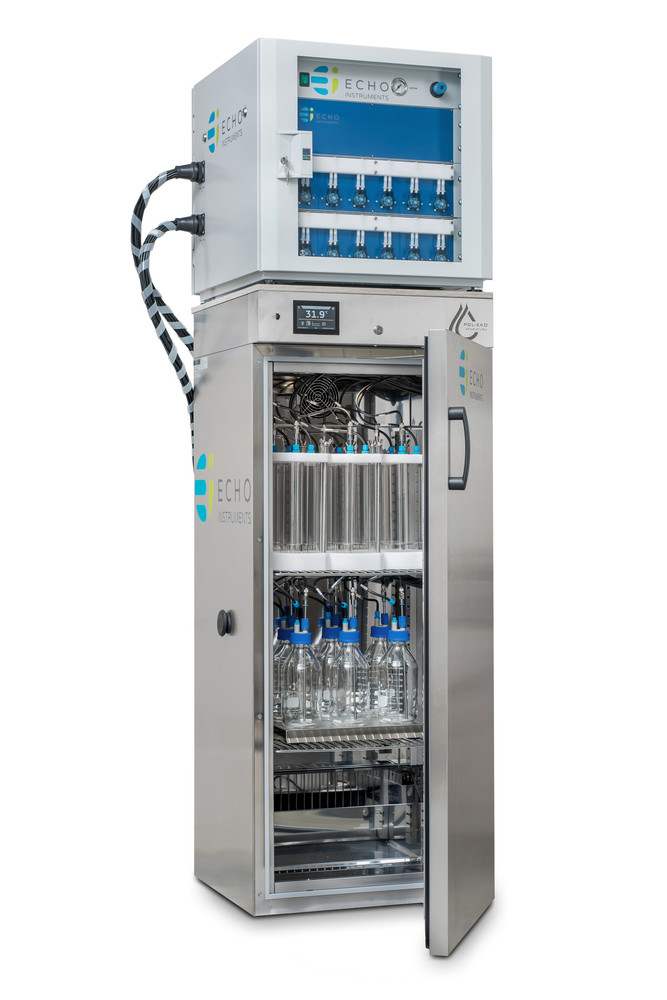

Automatisiertes industrielles Respirometriesystem – ER Respirometer

Wie testet man die biologische Abbaubarkeit?

Die biologische Abbaubarkeit wird üblicherweise durch die Überwachung der CO₂-Produktion und des Sauerstoffverbrauchs während des aeroben Abbaus beurteilt. Unser automatisiertes System führt diese Messungen kontinuierlich durch und unterstützt so standardisierte Tests zur biologischen Abbaubarkeit und Kompostierbarkeit von Kunststoffen, Polymeren, Verpackungsmaterialien und organischen Substanzen.

Durchfluss, Temperatur, Druck und Luftfeuchtigkeit werden ebenfalls kontinuierlich gemessen. Die Software berechnet automatisch die CO₂-Produktion und den biologischen Abbaugrad in %. Zusätzlich können weitere Gase gemessen werden.

NEUE Prozesssteuerungssoftware 2026

Das neueste Software-Upgrade bietet ein neues Maß an Kontrolle und Benutzerfreundlichkeit. Es wurde gemeinsam mit unseren Anwendern entwickelt und ermöglicht ein effizienteres Versuchsmanagement sowie eine deutliche Verbesserung des Arbeitsablaufs.

Hauptfunktionen:

Volle Kontrolle, jederzeit – Kanäle jederzeit zuweisen, hinzufügen, entfernen oder stoppen;
Sofortige Anpassung – Parameter vor und während der Analyse anpassen;
Mehr erreichen in kürzerer Zeit – mehrere Experimente auf einem einzigen Gerät durchführen;
Immer einen Schritt voraus – automatische Benachrichtigungen warnen nicht nur, sondern geben auch Handlungsempfehlungen;
Daten vereinfachen – Kanäle gruppieren für schnellere und klarere Erkenntnisse;
Keine Unterbrechungen – Messungen laufen auch nach einem Stromausfall weiter.

Für neue Respirometer der ER-Serie sowie als Upgrade für bestehende Systeme.

Die Installation kann im Rahmen der jährlichen Wartung oder remote durch unsere IT-Ingenieure durchgeführt werden.

Applications

Biologischer Abbau unter Kompostierungsbedingungen (ISO 14855-1, ASTM D 5338);
Industrielle Kompostierbarkeit (EN 13432)
Biologischer Abbau im Boden (ISO 17556);
Biologischer Abbau in Meerwasser (ASTM D6691);
Biologischer Abbau in Süßwasser (ISO 14852, OECD 301B);
Biologischer Abbau in Abwasser (ISO 14852, OECD 301B);
Biologischer Abbau in Sedimenten;
Biologischer Abbau in Belebtschlamm;
Biologischer Abbau in Algen;
ONLINE-Messung von δ¹³C-Isotopen;
Messung des biologischen Abbaus organischer Abfälle;
Respirometrie bei Insekten und Kleintieren;
Atmung von Lebensmitteln, F&E im Bereich Kunststoffe und Biotechnologie;
Aerobe und anaerobe Bedingungen;
Und vieles mehr.

ONLINE-MESSUNG VON δ¹³C-ISOTOPEN:

Verbinden Sie einen δ¹³C-Isotopenanalysator mit dem ER Respirometer für präzise Online-Messungen des biologischen Abbaus.

Softwareintegration zwischen den Analysatoren;
Biologischer Abbau unter Kompostierungsbedingungen;
Biologischer Abbau im Boden;
Biologischer Abbau in Meerwasser;
Biologischer Abbau in Süßwasser;
Biologischer Abbau in Abwasser;
Biologischer Abbau in Sedimenten;
Biologischer Abbau in Algenkulturent;
Messungen für Zertifizierungszwecke;
Modular und erweiterbar;
Für verschiedene Anwendungen geeignet.

Advantages

Modulares Design (erweiterbar);
O₂- und CO₂-Sensoren installiert;
Online-Messungen des biologischen Abbaus;
Optionale Sensoren: CH₄, H₂S, H₂, NH₃;
Plug- & Play-System;
Temperaturbereich von +3°C bis +70°C;
Aerobe oder anaerobe Messungen;
Luftquelle (Kompressor) inklusive;
Systeme mit 12 / 24 / 36 / 48 / 60 Kanälen;
Interner Anschluss für die Luftversorgung;
Für den Labor- oder Industrieeinsatz;
Reaktoren in verschiedenen Größen;
MFC (Massendurchflussregler) für jeden Kanal;
Reaktoren mit Beleuchtung;
Verschiedene Durchflusskonfigurationen;
Keine speziellen Anschlüsse erforderlich;
Alarm bei Durchflussleckagen;
Software für den Fernzugriff;
Automatische Befeuchtung;
Datenexport nach MS Excel;
Multitube-Kabelverbindungen;
Berechnung der CO₂-Produktion;
Kundenspezifisch anpassbar;
Berechnung des biologischen Abbaus in %.

Technical specifications

O₂- und CO₂-sensoren (zusätzliche Sensoren auf Anfrage);
MFC ± 1,5 % vom Endwert: 0–200 mL/min, 0–500 mL/min oder 0–1000 mL/min;
Mehradrige Anschlusskabel;

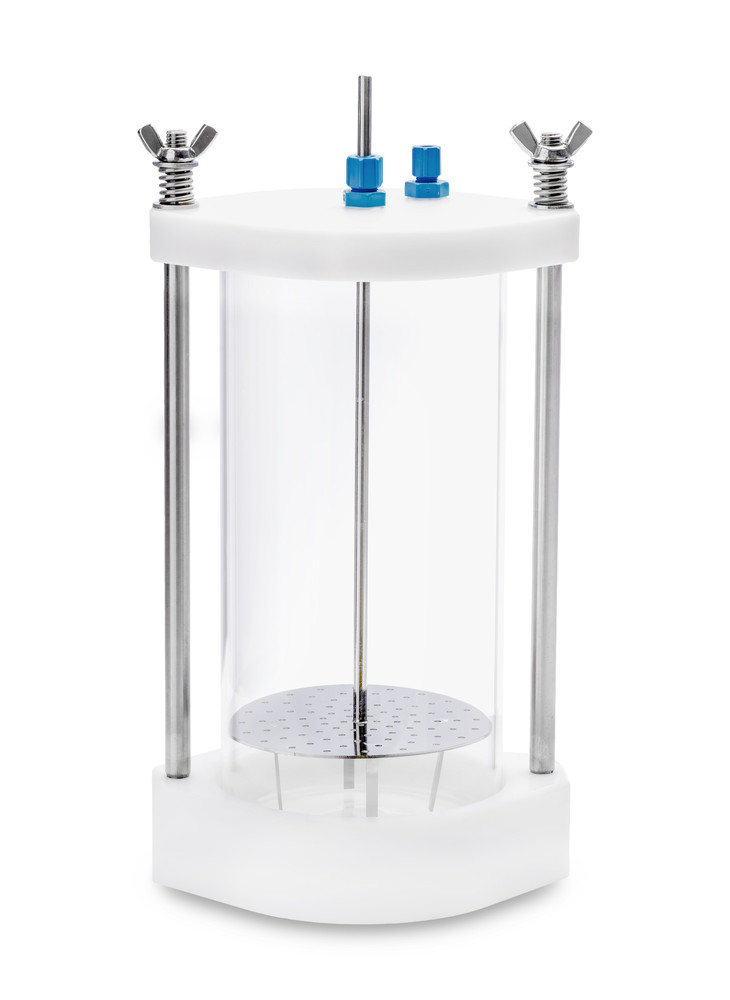

Reaktoren für feste Proben – 2.8 L;

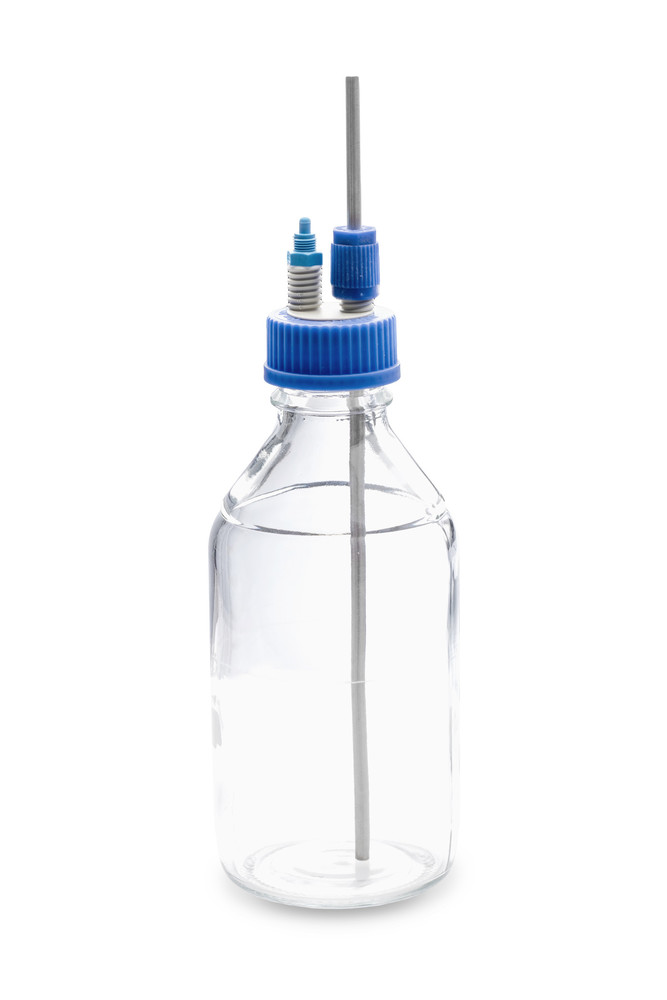

Reaktoren für flüssige Proben – 150 mL – 1000 mL;
Reaktoren für Algenproben (mit kontrollierter LED-Beleuchtung) – 1000 ml.

ABMESSUNGEN - Steuereinheit:

12-Kanal-Respirometer: 60 × 60 × 60 cm;
24-Kanal-Respirometer: 60 × 60 × 120 cm;
36, 48 & 60-Kanal-Respirometer: 60 × 60 × 200 cm.

Abmessungen – Thermostatische Kammern:

12-Kanal-Respirometer: 60 × 60 × 150 cm;
24-Kanal-Respirometer: 80 × 80 × 200 cm;

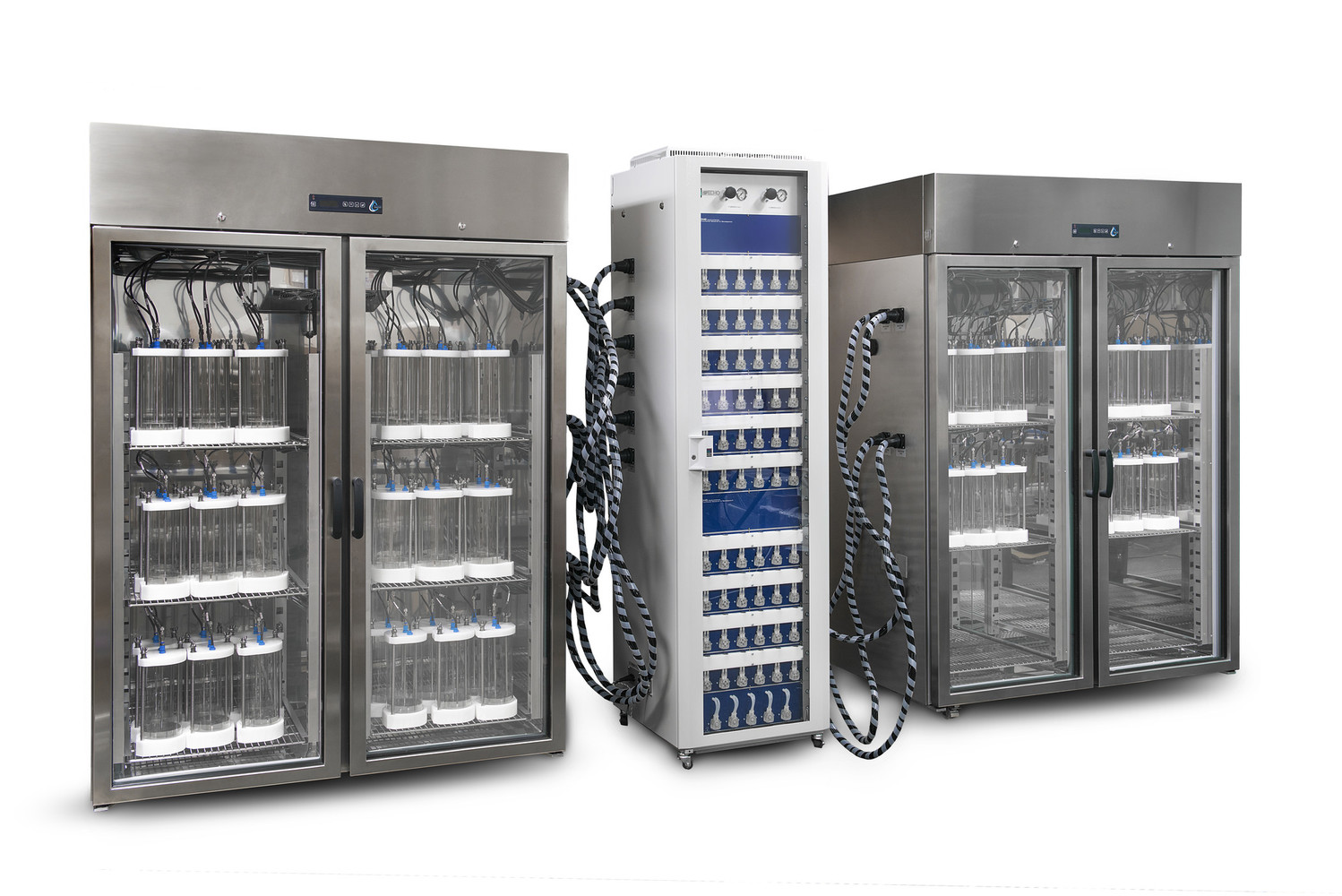

36-Kanal-Respirometer: 150 × 86 × 200 cm;
48 & 60-Kanal-Respirometer: 150 × 86 × 200 cm (2 ×).

Standards

ISO 14855–1 & ASTM D5338; Bestimmung der ultimativen aeroben biologischen Abbaubarkeit von Kunststoffen unter kontrollierten Kompostierungsbedingungen;
ISO 17556:2019; Bestimmung der ultimativen aeroben biologischen Abbaubarkeit von Kunststoffen im Boden durch Messung des Sauerstoffbedarfs in einem Respirometer oder der Menge des freigesetzten Kohlendioxids;
ISO 14852:2021; Bestimmung der ultimativen aeroben biologischen Abbaubarkeit von Kunststoffen in einem wässrigen Medium durch Analyse des freigesetzten Kohlendioxids;
ISO 16929:2021; Bestimmung des Zersetzungsgrades von Kunststoffmaterialien unter definierten Kompostierungsbedingungen in einem Versuch im Pilotmaßstab;
ASTM D6691–17; Standardprüfverfahren zur Bestimmung der aeroben biologischen Abbaubarkeit von Kunststoffen in der Meeresumwelt durch ein definiertes mikrobielles Konsortium oder natürliches Meerwasser-Inokulum;;
OECD 301B; Bestimmung der biologischen Abbaubarkeit des Materials durch Bewertung der CO₂-Produktion über einen Zeitraum von mindestens 28 Tagen in einem flüssigen Medium;
ISO 23977, ISO 18830, ISO 19679, ISO 22403, ISO 22404 und viele weitere.

Benötigen Sie mehr Flexibilität für Forschungsanwendungen?

Das XC Respirometer bietet eine modulare Lösung für Forschung und Entwicklung, Screening sowie die Echtzeitüberwachung biologischer Prozesse in einem breiten Anwendungsspektrum.
